久久久夜色精品,人人上人人搞,欧美熟妇人,天天舔天天做天天射

光伏產(chǎn)業(yè)網(wǎng)

太陽能光伏行業(yè)
領先的資訊

是什么影響了光伏組件的輸出功率?

核心提示:今天將從組件層面,帶大家看看,引起光伏組件的功率損失的幾個主要方面。
   今天將從組件層面,帶大家看看,引起光伏組件的功率損失的幾個主要方面。

  一、光伏組件的溫度特性

  光伏組件一般有3個溫度系數(shù):開路電壓、短路電流、峰值功率。當溫度升高時,光伏組件的輸出功率會下降。市場主流晶硅光伏組件的峰值溫度系數(shù)大概在-0.38~0.44%/℃之間,即溫度升高,光伏組件的發(fā)電量降低,意思是:理論上是溫度每升高一度,發(fā)電量降低0.38%左右。而薄膜太陽能電池溫度系數(shù)會好很多,如銅銦鎵硒(CIGS)的溫度系數(shù)僅為-0.1~0.3%,碲化鎘(CdTe)溫度系數(shù)約為-0.25%,均優(yōu)于晶硅電池。

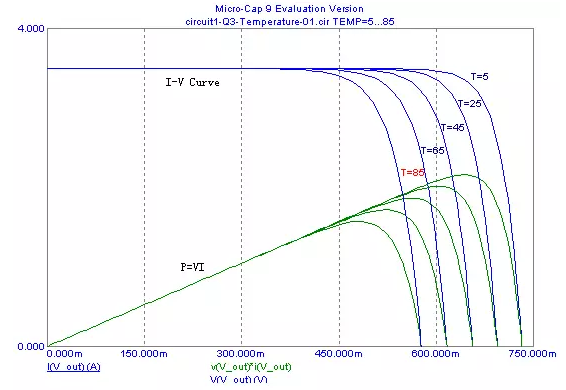

  是什么影響了光伏組件的輸出功率?

  上圖是模擬5-85℃下,同一塊晶硅太陽能電池的的電流、電壓、功率輸出曲線(模擬數(shù)據(jù)僅供參考)。我們可以看到一個有趣的現(xiàn)象,即隨著溫度的升高,短路電流幾乎不變,開路電壓降低。從而說明環(huán)境溫度直接會影響光伏組件的輸出電壓。

  是什么影響了光伏組件的輸出功率?

  上面是模擬數(shù)據(jù)結果,可以看到,運行溫度在85℃時,效率比標準溫度25℃時降低了22%。說明了在實際使用過程中,降低環(huán)境溫度、增加組件通風散熱是非常重要的。

  二、老化衰減

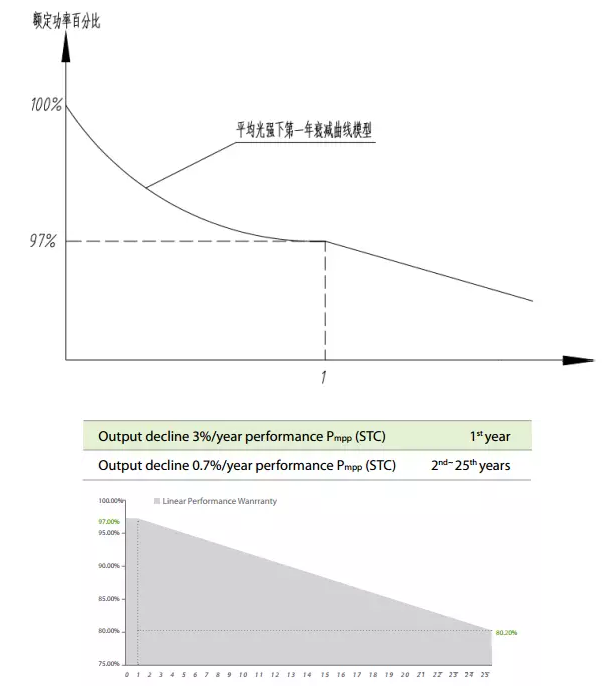

  是什么影響了光伏組件的輸出功率?

  在組件長期應用中,會出現(xiàn)緩慢的功率衰減。由上面兩張圖可以看出,第一年的衰減最大值約3%,后面24年每年衰減率約0.7%。由此計算,25年后的光伏組件實際功率仍可達到初始功率的80%左右。

  老化衰減主要原因有兩類:

  1)電池本身老化造成的衰減,主要受電池類型和電池生產(chǎn)工藝影響。

  2)封裝材料老化造成的衰減,主要受組件生產(chǎn)工藝、封裝材料以及使用地的環(huán)境影響。紫外線照射是導致主材性能退化的重要原因。紫外線的長期照射,使得EVA及背板(TPE結構)發(fā)生老化變黃現(xiàn)象,導致組件透過率下降,從而引起功率下降。除此之外,開裂、熱斑、風沙磨損等都是加速組件功率衰減的常見因素。

  這就要求組件廠商在選擇EVA及背板時,必須嚴格把關,以減小因輔材老化引起的組件功率衰減。

  三、組件初始光致衰減

  組件初始的光致衰減,即光伏組件的輸出功率在剛開始使用的最初幾天內發(fā)生較大幅度的下降,但隨后趨于穩(wěn)定。不同種類電池的光致衰減程度不同:

  是什么影響了光伏組件的輸出功率?

  P型(硼摻雜)晶硅(單晶/多晶)硅片中,光照或電流注入導致硅片中形成硼氧復合體,降低了少子壽命,從而使得部分光生載流子復合,降低了電池效率,造成光致衰減。

  而非晶硅太陽能電池在最初使用的半年時間內,光電轉換效率會大幅下降,最終穩(wěn)定在初始轉換效率的70%~85%左右。

  對于HIT及CIGS太陽能電池,則幾乎沒有光致衰減。

  四、灰塵、雨水遮擋

  大型光伏電站一般建設在戈壁地區(qū),風沙較大,降水很少,同時清理的頻率不會太高,長久使用后,可造成效率損失約8%。

  五、組件串聯(lián)不匹配

  組件串聯(lián)不匹配,可以用木桶效應來形象的解釋。木桶的盛水量,被最短的木板限制;而光伏組件輸出電流,被串聯(lián)組件中最低的電流限制。而實際上組件之間多少都會存在一定的功率偏差,因此組件失配多少都會造成一定的功率損失。

閱讀下一篇文章

熱點資訊

推薦圖文

一区二区三区免费AV| 性a无码| 成人特区丝袜久久| A级日本乱理伦片入口| 亚洲精品免费观看者| 国产一级a爱做片免费看| 国产深喉口爆吞精在线视| 99日本在线播放| 久久中国三级网站| 天仙国产原创网拍嫩模| 日本成人一本之道| 99精品免费久久久久久久久a| 尹人综合影院| 久久精品色图| 免费看又黄又爽的禁片| 超碰性爱| 免费超爽www视频| 欧美亚洲综合中文字幕| 亚洲中文字幕一级无码| 在线天堂中文WWW官网| A久久精品综合| 五月天婷婷激情综合| 日日噜噜夜夜狠狠免费视频| 干孕妇Av| 日本综合在线AA| www成人高清无码| 国产伦理色| 激情电影小说亚洲| 久久精品国产亚洲AV无码娇色| 久久美利坚合众国av无码| 亚洲每日尤物| 五月停停之综合| 久久精品無碼AV一区二区| 免费网站黄AV| 特黄av在线| 日韩精品女同一区二区| 国产AV女人久久精品| 亚洲女同一区二区三区久久精品| 欧美精品激情久久久久久| 一区二区三区国模大胆| 久久88精品|
